Übersicht der benötigten Hardware
|
PC-Anforderungen Desktop/Laptop größer 1 GHz, Soundkarte, USB und mindestens 250 MB freier Festplattenspeicher Betriebssystem Windows-XP / Windows-Vista oder Windows 7. Für analoge Rennbahnen und für PRO-X werden Gabellichtschranken (Sensoren) benötigt. Die Sensoren werden an eine USB-Box angeschlossen. An jede USB-Box können bis zu 8 Sensoren und 8 Ausgänge ( für Startampel / Slotabschaltung/etc. ) angeschlossen werden. Die Anzahl der USB-Boxen ist bei Cockpit-XP V2 nicht begrenzt. Für eine digitale Carrera Rennbahn 124/132 wird empfohlen die neue CU 30352 in Verbindung mit dem PitStopAdapter 30361 einzusetzen. In dieser Kombination liefert die CU bereits Rundenzeiten / den real Tank der Fahrzeuge / Startampelinformationen. Hierzu werden keine extra Sensoren oder die USB-Box benötigt. Die CU 30352 besitzt eine PC-Unit Schnittstelle über die diese Informationen vom PC abgefragt werden. Wenn Sie keine PC-Unit besitzen können Sie von mir auch ein passendes USB-Kabel erwerben. PC-Unit Besitzer benötigen nur die Software Cockpit-XP V2. Cockpit-XP V2 kann auch optimal für den Mischbetrieb ( Analoge / Digitale Bahn ) eingesetzt werden. |
|
Fahrzeugerfassung |
|
|
|

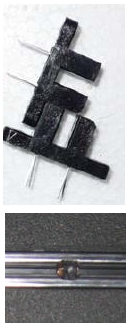

Die Gabellichtschranken bestehen aus einem IR-Sender und einem IR-Empfänger und werden direkt in den Slot der Schiene eingebaut.
Es wird kein Fremdlicht benötigt und das Umgebungslicht hat keinen Einfluss auf die Funktionsweise.
Der Leitkiel der Fahrzeuge unterbricht den IR-Strahl der Gabellichtschranke und dies löst dann einen Impuls in der USB-Box aus. |
|
|
|
Die Fahrzeuge senden ständig über Ihre

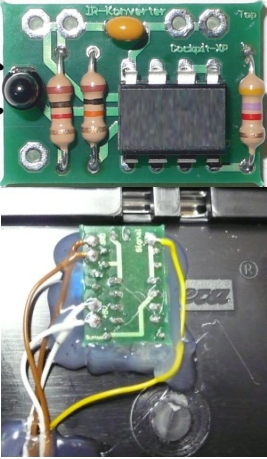

IR-Diode Ihr Erkennungssignal. Dieses Signal wird von kleinen IR-Empfänger Platinen die unter der Schiene befestigt sind ausgewertet und dann über die USB-Box zum PC gesendet. Es werden die 6 normalen Fahrzeuge sowie Ghost und Pace-Car erkannt. Sie müssen nur noch ein kleines Loch in die Schiene bohren und den Sensor mit Heißkleber befestigen. Der Sensor wird dann mit der USB-Box verbunden. Ohne CU 30352: Diese Sensoren können für Start/Ziel, Tanken, Zwischenzeit und TopSpeed-Messung eingesetzt werden. Mit CU 30352: Diese Sensoren können für TopSpeed-Messung und Boxengasse-Strafe eingesetzt werden. |
|
|
|

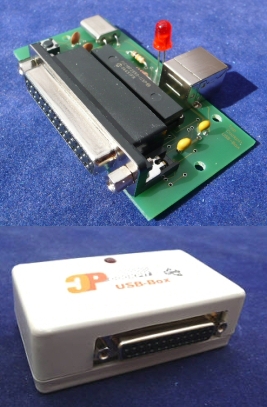

Die USB-Box erfasst alle angeschlossen Lichtschranken/Sensoren/Taster.. und schickt diese Daten zusammen mit einem Zeitstempel zum PC.
Die komplette Echtzeiterfassung findet in der USB-Box
statt.
|
|
|
|
Der CUAdapter kann für Zwischenzeiten / Sektorzeiten in

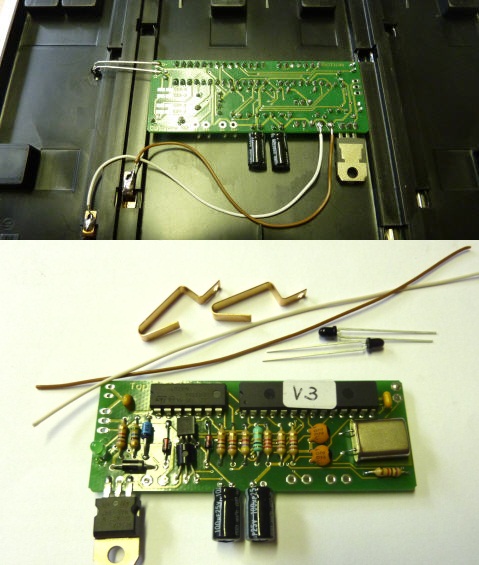

Verbindung mit der CU 30352 eingesetzt werden. Er wird direkt unter der Schiene befestigt und kommuniziert direkt über die Schienen mit der CU ( wie die PitStopAdapter Unit) Über diese Methode kann man maximal 2 Zwischenzeiten mit der CU 30352 realisieren. Oben sieht man den Einbau in die Schiene und unten den Lieferumfang (es ist alles dabei was benötigt wird)
|
|
|
 |
Es handelt sich hier nicht um ein normales USB-Kabel
sondern um eine Spezialanfertigung.
|
Schnittstellen zu
|
|
|
Cockpit-XP V2 kann auch den Carrera Rundenzähler 30342 auslesen. Über den Rundenzähler kommt allerdings keine TankInformationen von den Fahrzeugen. Deshalb wird der TankInhalt der Fahrzeuge immer mit 100% in Cockpit-XP angezeigt. Der Rundenzähler wird über die PC-Unit oder über das oben beschriebene USB-Kabel an den PC angeschlossen. |
|
|
VideoClips
Einige Bildschirm Seiten von Cockpit-XP
|
Oberfläche |
Cockpit-XP V2 bietet eine Auswahl von über 50
verschiedene Farbvarianten für die
Oberflächengestaltung an. |
|
StartCenter |
|
Vom StartCenter werden die Rennen gestartet. Einfaches-Rennen: Hier wählen Sie die Fahrer / Fahrzeuge und die Rennbahn aus. Ebenso geben Sie hier die Vorgaben für das Rennen ( Rennen nach Zeit oder/und nach Runden ) und das Rennende an. Danach kann sofort über 'Start' das Rennen beginnen. Das Rennen kann als Favorit mit allen Einstellungen gespeichert und so jederzeit wieder gefahren werden. |
|
Für Qualifying und Training gibt es verschiedene Optionen:
Qualifying:
|
|

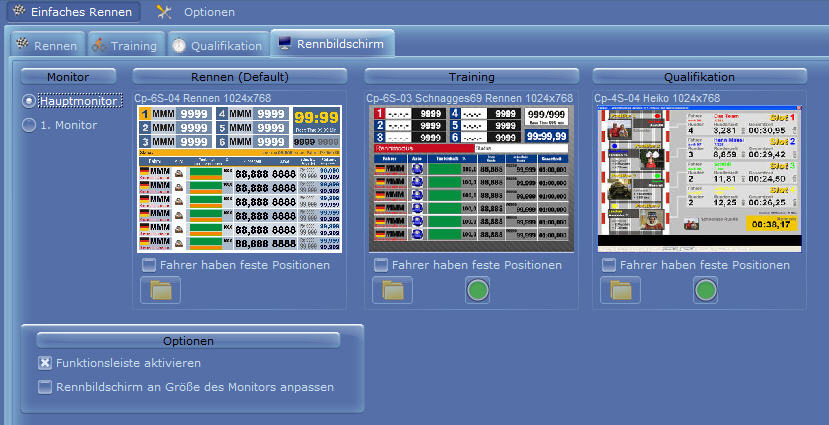

Hier wählen Sie aus mit welchem Renn-,Quali- und Traningsbildschirm gefahren werden soll. Für jeden Modus kann ein eigener
Bildschirm angegeben werden.
Eine Vorschau zeigt die ausgewählten Rennbildschirme an.
Zusätzlich können noch weitere Optionen gewählt werden. In den Basiseinstellungen von Cockpit-XP können Sie vorgeben wie viele zusätzliche Monitore Ihre Grafikkarte unterstützt. ( Max. 8 weitere sind möglich ) Auf jedem zusätzlichen Monitor können Sie ebenfalls für jeden Modus einen anderen Rennbildschirm definieren. z.B. Für jeden Fahrer einen eigenen Monitor mit seinen eigenen Fahrdaten. |
|
Direkt im StartCenter hat man auch einen Schnellzugriff auf verschiedene
Optionseinstellungen von Cockpit Für die TankSimualtion wird angegeben wie viel Sprit in jeder Runde verbraucht wird. Mit CU 30352 wird festgelegt welche TankMenge das Fahrzeug beim Start des Rennens erhält. Diese Angaben kann man auch für jedes Fahrzeug getrennt einstellen. Ist der Tank leer und man fährt über Start/Ziel wird diese Runde nicht gezählt. Deshalb frühzeitig in die Pit zum auftanken fahren. Weiterhin kann unter den Optionen auch die Sprachausgabe/Frühstarter/Tastenbestrafung und AddOns konfiguriert werden. |
|
|
|
Im DataCenter werden die Fahrer/Fahrzeuge und Rennbahnen verwaltet.
Mehrere Rennbahnen ( Analoge,PRO-X,Digitale ) mit unterschiedlicher Sensorbelegung können angelegt werden. Zu jedem Fahrer/Fahrzeug/Rennbahn kann auch ein Bild hinterlegt werden. Diese Bild kann dann im Rennbildschirm auch angezeigt werden. Die Bedienung ist ähnlich dem Windows-Explorer. Die Fahrer/Fahrzeuge/Rennbahnen werden in Kategorien ( Ordner ) abgelegt. Diese Kategorien können Sie selbst vorgeben. z.B.: digitale Fahrzeuge\PRO-X In den Fahrzeugdaten kann man die TankMenge, Bremswert und Geschwindigkeitswert des Fahrzeuges festlegen. (Mit CU 30352) Für die Bestrafung von Fahrer sind verschiedene Bestrafungsarten einstellbar. Eine beliebte Bestrafungsart ist die Boxengasse-Strafe. Hier muss der Fahrer nach aussprechen der Strafe innerhalb von X Runden die Boxengasse angefahren haben und dort seine Strafzeit absitzen. Macht er dies nicht kann er Disqualifiziert werden. Eine Bestrafung kann z.B. über die Tasten oder im Rennbildschirm über die linke Maustaste oder nach einem Chaos ausgesprochen werden. Es gibt aber noch weitere Möglichkeiten. |
|
Konfiguration der angeschlossenen Sensoren In der Rennbahn werden die angeschlossenen Sensoren konfiguriert. Jeder Sensor kann mit einer oder mehreren Funktionen frei konfiguriert werden. Mögliche Funktionen:
|
|
|
|
Aufgaben des ConfigCenter:
|
|
|
|

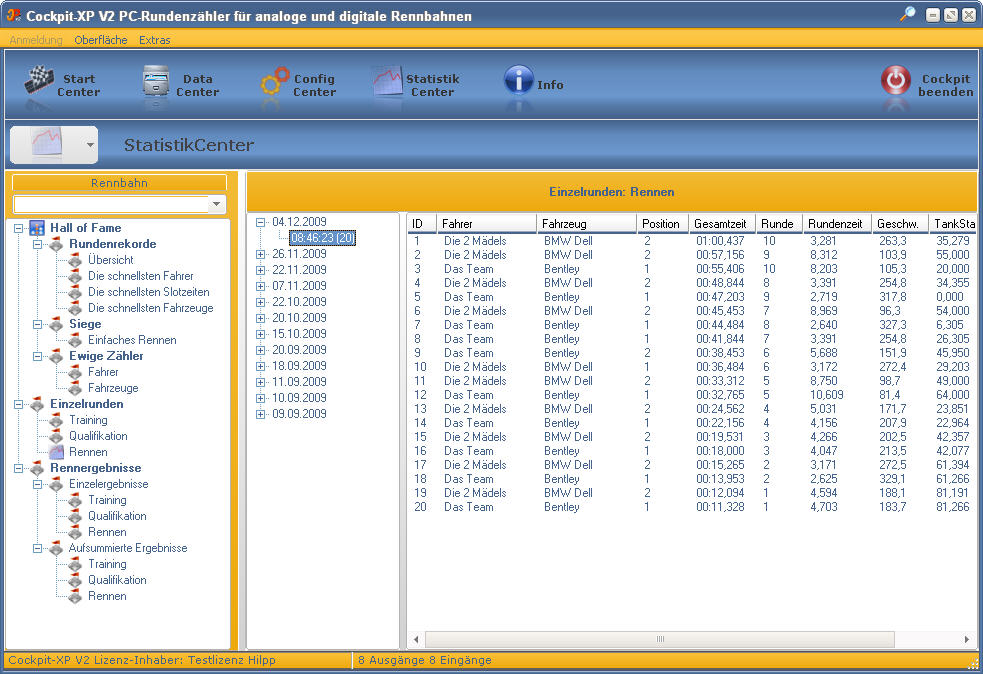

Im StatistikCenter kann man sich nach einem gelungenen
Rennabend noch etwas entspannen und sich über die
gefahrenen Rundenrekorde seiner Freunde freuen ;-) Aber nicht nur Rundenrekorde sondern auch die komplette Rennstatistik mit allen einzel gefahrenen Runden kann hier abgerufen und auf Wunsch gedruckt werden. |
|
|
|

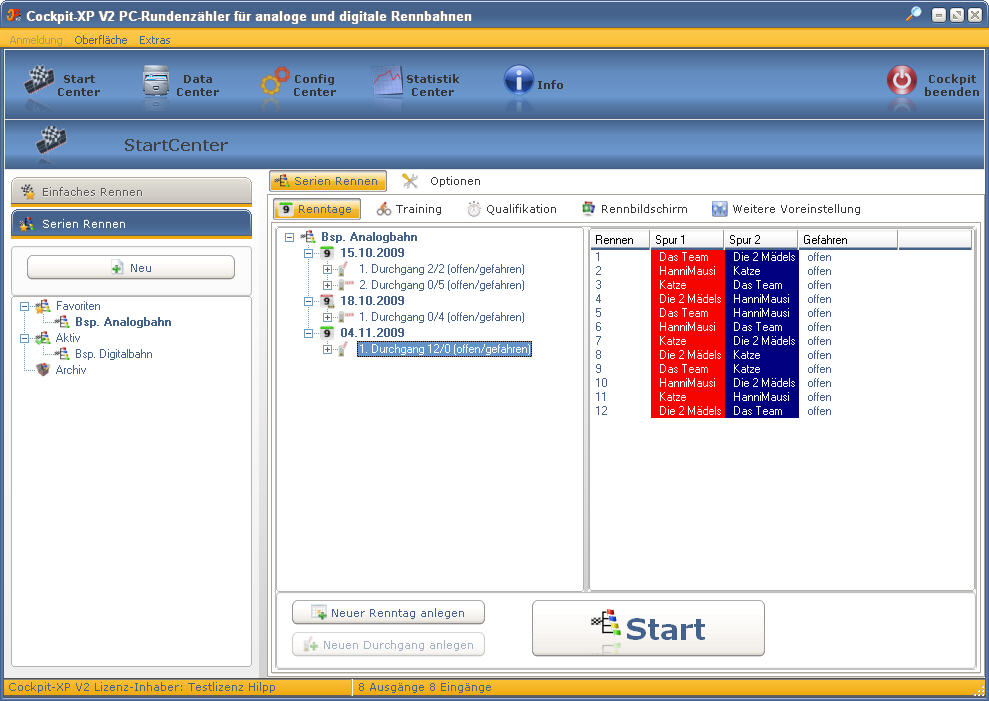

Das Serien Rennen ist eines der "Highlights" bei
Cockpit-XP V2.
|
|
|
|
Mit AddOns können Sie die Funktionalität von Cockpit
selbst erweitern. Was Cockpit noch nicht kann, damit ist
es Möglich.
|
|
|
|
Mit Hilfe des integrierten Designers können Sie einfach Ihre
eigenen Rennbildschirme und Siegerurkunden erstellen.

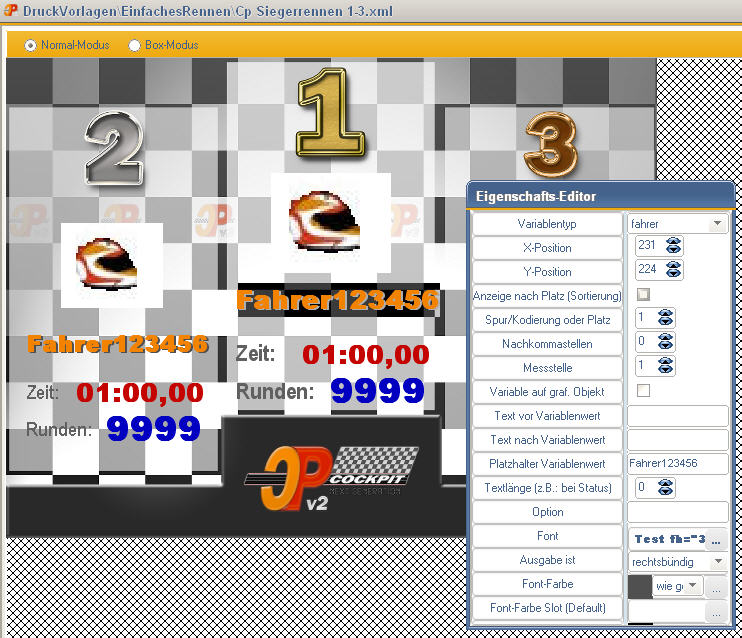

Bereits vorhandene Rennbildschirme können selbstverständlich als Basis für Ihre eigenen Entwürfe verwendet werden. Neue Bilder / Variablen ( wie z.B.: Sektorzeiten, Zwischenzeiten .. ) und fester Text können hinzugefügt werden. Variablentyp, Farbe , größe, Font ... wird über den Eigenschaftseditor beim anklicken der Variable angezeigt und kann geändert werden. Die Position wird direkt durch Verschieben im Designer mit der Maus geändert. |

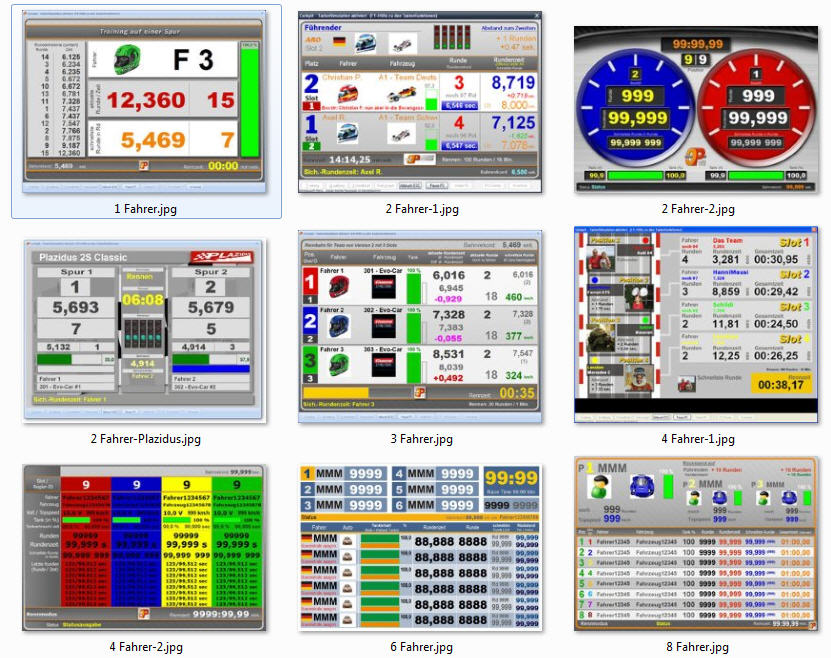

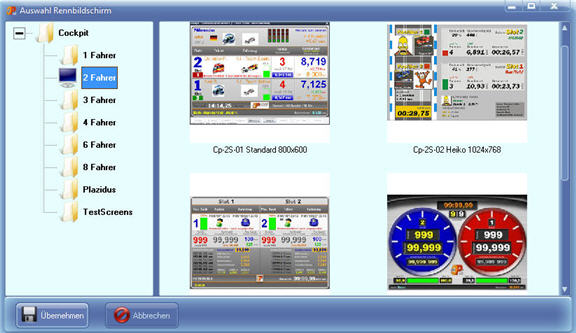

RennbildschirmeDie Anzahl der Rennbildschirme wächst ständig. Cockpit-XP V2 liefert inzwischen über 30 Rennbildschirme für unterschiedliche Anzahl Spuren/Fahrer und Bildschirmauflösungen mit.Weitere Rennbildschirme gibt es im Kundenportal die von Cockpit-Kunden bereit gestellt werden. Hier nur einige Beispiele: |
|
|
Eckdaten von Cockpit-XP V2 |
| Die Funktionalität von Cockpit-XP V2
ist inzwischen so groß, dass ich hier nicht alles
aufzählen kann. Hier einige Punkte die bisher noch nicht erwähnt wurden
|
|
Beispiele für Variablen die im Rennbildschirm zur Verfügung stehen |
|
Leistungen |
|
Partner |
Cockpit-XP Toolbox von Rainer Hölzel
|
Rennbildschirme und AddOns von Thomas Linden ( teckracer )
|
